h74w对夹超薄型止回阀说明书（图片）

产品说明：

    H74W对夹超薄型止回阀是一种薄片式止回阀，采用短型结构尺寸和单阀瓣设计，相比传统的旋启式止回阀，该系列阀门具有结构简单、无外泄露、可任意位置安装、安装方便、线性震动小、压降小和零座圈磨损的特点。

    H74W对夹超薄型止回阀的阀瓣处附有O型密封圈，密封性能好，且有弹簧辅助关闭，动作灵敏，特别对安装空间限制的场所尤为适用，比如给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所。

产品特点：

    1、结构长度很短、体积小、重量轻，为阀门的安装、搬运、存放用管道的布置带来很大的便利，并能大量节约材料、降低造价。

    2、阀门为整体结构，简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高。

    3、可水平安装或垂直安装，重量轻，不必为阀门设置支座。

    4、流道通畅、流体阻力小，阀瓣在很小的压差下就能全部打开。

性能参数：



型号	工作压力（MPa）	适用介质	阀体材料	适用温度（℃）
H74W-10P/16P/25P/40P	1.0～2.5	硝酸类	不锈钢	≤150

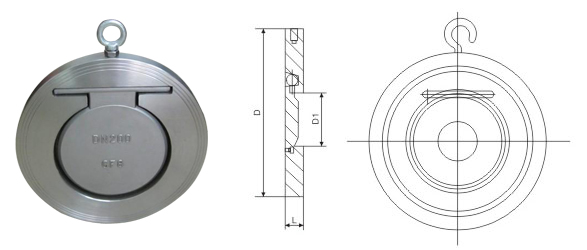

外形结构图：
