不锈钢底阀(水泵底阀)结构图

    不锈钢底阀安装在泵进口端,保证泵进口端充满液体的一种止回阀,因为主要是应用在水泵上,所以也称为水泵底阀。

    不锈钢底阀属于升降式止回阀,安装在离心泵吸入管的底端,故称之为“水泵底阀”,其结构原理如下图1所示。

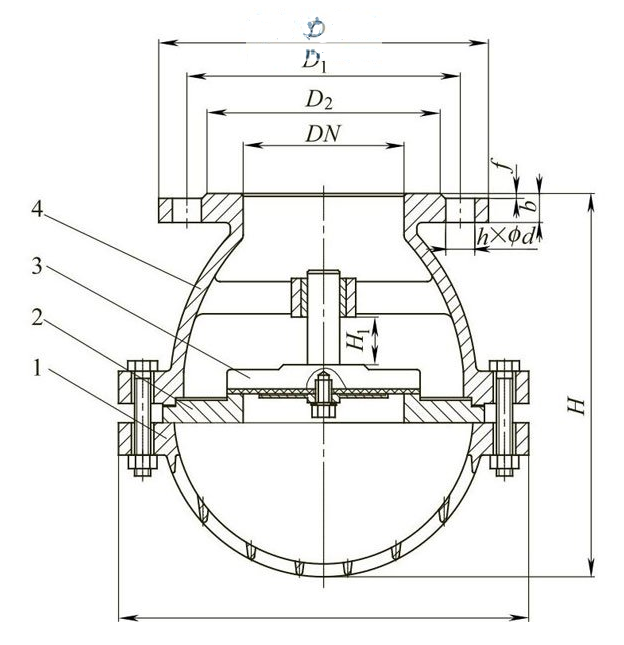

不锈钢底阀结构图

                                         图1 不锈钢底阀(水泵底阀)结构

                                  1—下阀体;2—阀座;3—阀瓣;4—上阀体

    泵启动前,阀瓣因自重而关闭,可将水注满不锈钢底阀上部的吸入管。泵启动后,吸入管内的吸力将不锈钢底阀阀瓣提升,使水流不断进入泵。停泵后吸力消失,不锈钢底阀又自行关闭。

    不锈钢底阀是一种特殊类型的升降式止回阀,安装在泵管道的吸入端。大多数水泵要求在启动之前注水,以排放泵壳内和吸入端管道内的空气,此时需要有一台止回阀,以防止注入的液体流失。

    泵壳和吸入管道可以采用手动倾倒液体以充满泵,或者采用向泵壳里施加真空的方法诱导液体进入管道和泵壳。在这两种情况下,不锈钢底阀可以防止充入的液体直接流出或排空泵壳的空气。切记,不锈钢底阀的吸力系统是一个缓阻,导致泵的吸入压力损失,管道的设计和选择阀门时这种缓阻必须加以考虑。
