对夹式止回阀安装示意图

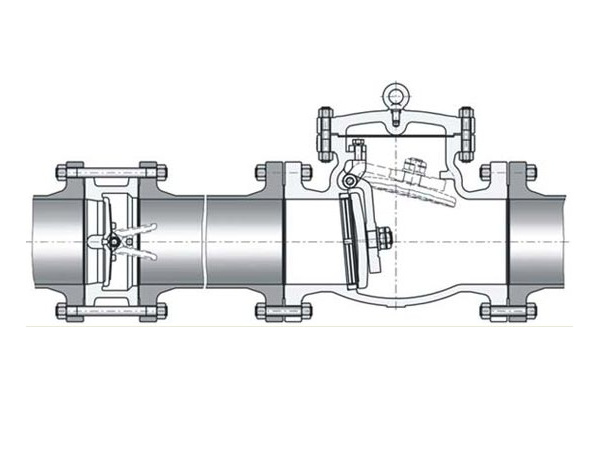

    关于对夹式止回阀的安装、具体怎么安装我们之前已经有过介绍，但是还是有部分用户不太明白，今天我们准备了一个对夹式止回阀的安装示意图，大家再根据之前介绍应该就能更加准确的理解了。



    当然，在这里还是要再跟大家说下对夹式止回阀的一些安装要求，以免大家在安装过程中出错。

    对夹式止回阀安装要求：

    1、安装时应注意安装位置、高度、进出口方向必须要符合设计要求，介质流动的方向要与阀体所标箭头的方向一致，连接必须要牢固紧密，以防介质泄漏。

    2、安装前要检查阀门外观，阀门的铭牌符合现行国家标准的相关规定才能安装使用。

    3、对于工作压力大于1.0 MPa的止回阀，安装前应进行强度和严密性能试验，合格后才可使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243的要求。

    4、在管路中不能使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
