【图】蝶式止回阀的安装方法

    蝶式止回阀是对夹连接的吗?蝶式止回阀怎么和管道连接呢?蝶式止回阀在管道上安装需要不需要再假装法兰?

    上面提到的几个问题是小编在接到用户询盘时听到比较多的,其实这些问题归纳总结起来说的就是蝶式止回阀的安装问题,下面小编就通过相关示意图来为大家介绍蝶式止回阀的安装方法。

    首先我们要知道的是,蝶式止回阀确实是对夹式连接的,因此我们通常称其为对夹式蝶形止回阀,与对夹式蝶阀有相似之处,但对夹式蝶形止回阀的不同点在于在它的阀体上没有像对夹蝶阀一样的“耳朵”,也就是螺栓孔。对夹式蝶形止回阀的安装是直接将其放于两端管道法兰中间,然后用螺栓将管道两端法兰连接起来,把蝶式止回阀卡在其中,具体示意图如下:

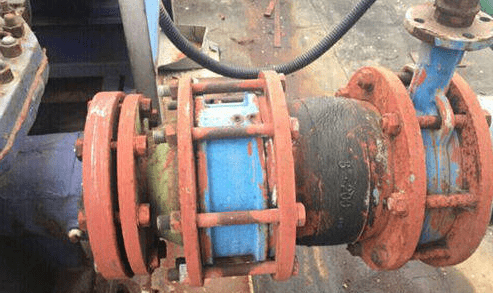

    对夹式蝶形止回阀安装示意图

                                 对夹式蝶形止回阀安装示意图

    以上就是对夹式蝶形止回阀的安装方法,同时我们在安装时还要注意以下事项:

    1、安装时应注意安装位置、高度。进出口方向必须要符合设计要求,介质流动的方向要与阀体所标箭头的方向一致,连接必须要牢固紧密,以防介质泄露。

    2、安装前要检查阀门外观,阀门的铭牌符合现行国家标准的相关规定才能安装使用。

    3、对于工作压力大于1.0MPa的止回阀,安装前应进行强度和严密性能试验,合格后才可使用。强度试验时,试验压力为公称压力的1.5倍。持续时间不少于5分钟,阀门壳体、填料应无渗漏,这样方为合格。严密性试验时,试验压力为公称压力的1.1倍。试验持续的时间符合GB50243的要求。

    4、在管路中不能使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。
