对夹蝶式止回阀原理及特点介绍(图)

    蝶式止回阀是一款广泛应用于工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动的阀门装置,采用对夹链接,因此也常被称为对夹式蝶形止回阀

    蝶式止回阀的蝶板为两个半圆,且采用弹簧强制复位,密封面可为本体堆焊耐磨材料或衬橡胶,使用范围广,密封可靠。

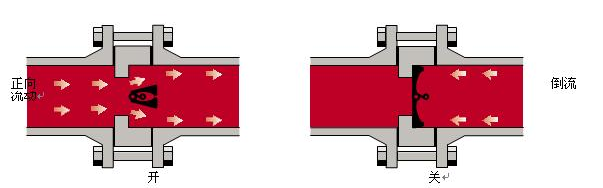

    蝶式止回阀工作原理图如下:

    对夹式蝶形止回阀工作原理图

    蝶式止回阀阀瓣动作空间小,阀门的结果长度可缩小。阀瓣只在接近流体中心部位动作,阀门的高度可以降低。因此,阀门的结构紧凑,阀瓣为翼型,阀瓣的开度大。当流体流动时,由于偏心,阀瓣的回转半径小,阀瓣能够迅速开启,并在最后阶段,重锤偏过中心线,帮助阀瓣达到全开位置,而且能够起到稳定作用,不受水流动的影响,使行动阻力小。因此流体正流时,流体压力损失小。

    蝶式止回阀产品特点:

    1、体积小、重量轻、结构紧凑、便于维护。

    2、阀板采用对偶板上加两个扭力弹簧的设计,可使阀板自行速闭。3、因速闭作用,可防止介质倒流,消除水锤作用强。

    4、阀体结构长度尺寸小、刚性好。

    5、安装方便,可在水平、垂直两个方向的管路上安装。6、达到 密封,水压试验泄漏量为零。

    7、使用性能安全可靠,抗干扰性好。
